安装方式:水平单轴-追踪式

材      质:热镀锌 / 锌铝镁 / 耐候钢

产      地:天津·静海

      瑞丰达金属制品水平单轴追踪式光伏支架,在跟踪方式中平单轴跟踪是用得较多的方式,分南北向轴线跟踪与东西向轴线跟踪,东西向轴线跟踪比固定倾斜安装没有明显优点,南北向轴线跟踪效果要好于东西向轴线跟踪。平单轴跟踪特别适用在纬度低的地区。

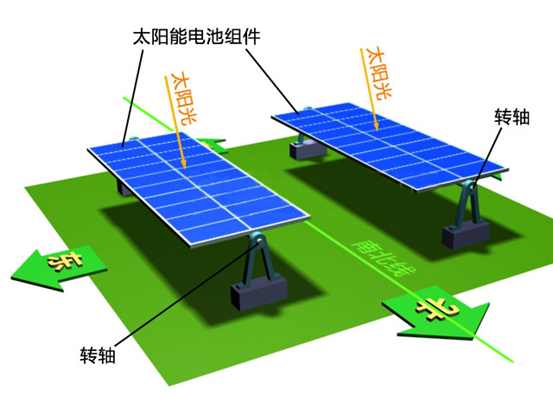

      图中是两组平单轴跟踪阵列示意图,每块电池阵列有自己的转轴,转轴与地面的南北方向线平行,转轴安装在支架上,电池阵列可绕自己的转轴旋转,图中黄色箭头线表示太阳光的方向。旋转由太阳跟踪控制装置控制,使电池板转轴垂直面与太阳光平行,图1显示是中午12时的状态,两电池阵列表面水平向上。


      水平单轴追踪系统是绕一维轴旋转,使得光伏组件受光面在一维方向尽可能垂直于太阳光的入射角的追踪系统。既以固定的倾角从东往西跟踪太阳的轨迹,此时单轴的转轴与地面所成角度为0°。单轴自动跟踪器用于承载传统平板光伏组件,可很大程度上调高日均发电量。

      单轴跟踪由电池板支撑系统,转轴梁,动力驱动系统,电动控制系统,中央监控系统等组成。

      水平跟踪适合在纬度低于30度的地区内使用,可以提高20%-30% 的发电量。
